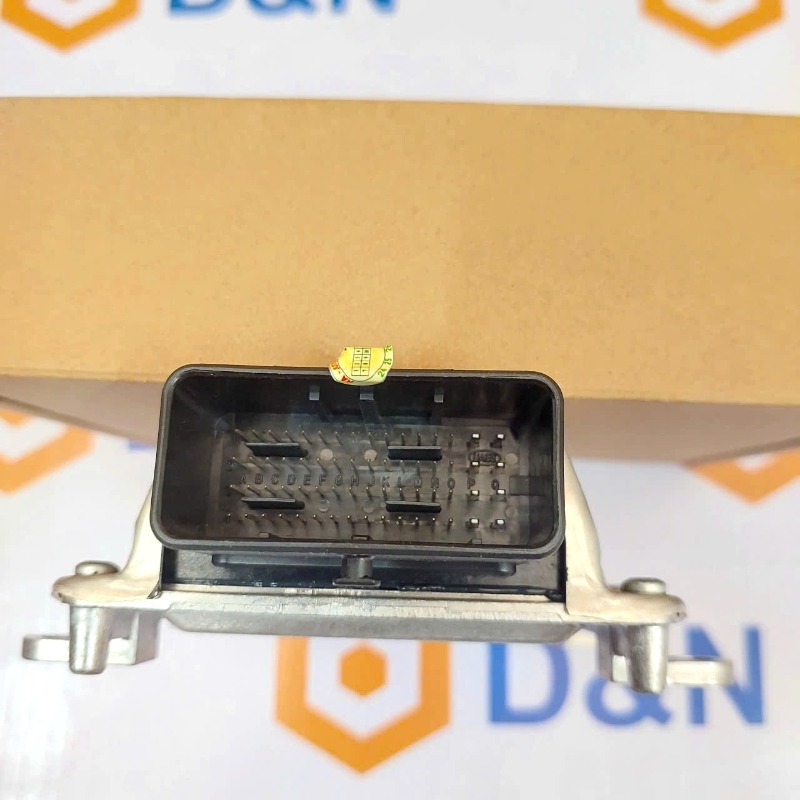

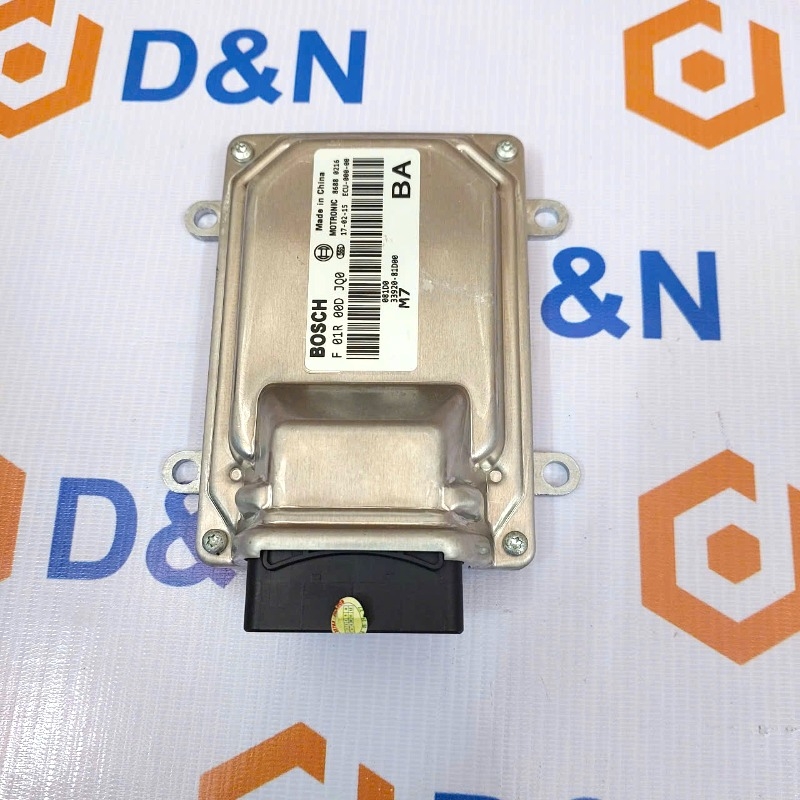

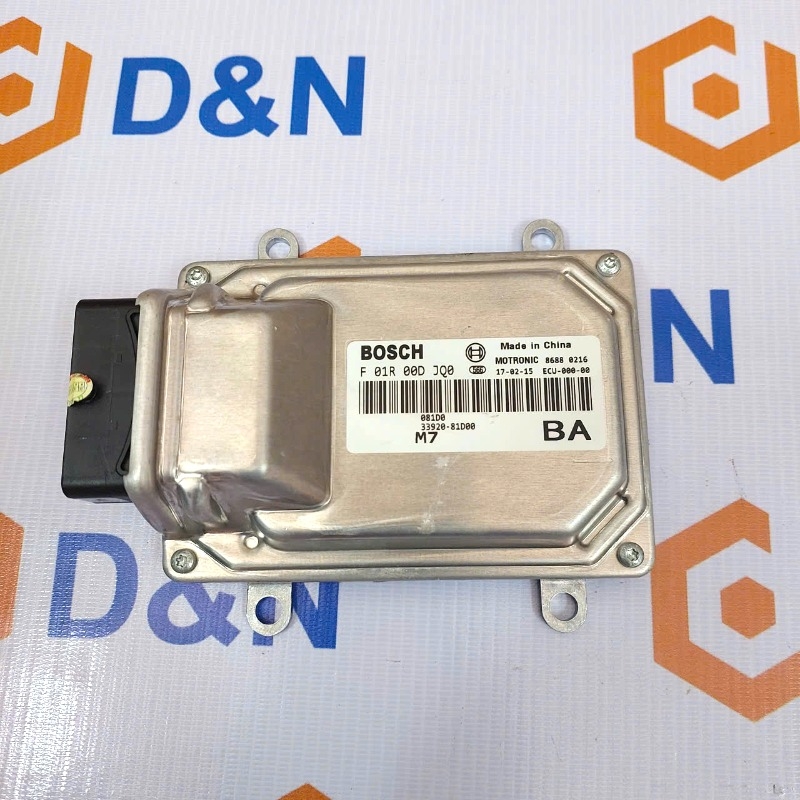

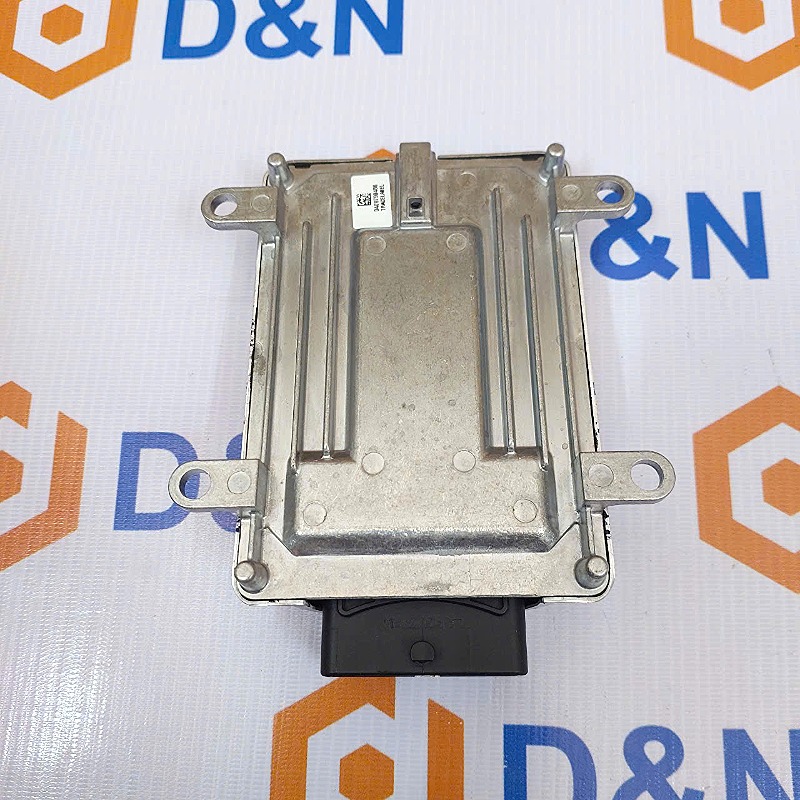

Hộp đen ECU, hộp điều khiển trung tâm Suzuki Super Carry Truck | 33920-81D000

Hộp ECU hay còn có tên gọi khác là hộp điều khiển động cơ, hộp đen là “bộ não” trên xe ô tô. Nó có nhiệm vụ điều khiển và giám sát hoạt động của các hệ thống điện – điện tử trên ô tô.

1. Khái niệm cơ bản

ECU là một vi máy tính gồm:

• Bộ vi xử lý (CPU)
• Bộ nhớ (ROM, RAM, EEPROM)
• Các cổng đầu vào/ra (Input/Output) để giao tiếp với cảm biến và cơ cấu chấp hành.

Nó nhận tín hiệu từ các cảm biến, xử lý dữ liệu, rồi gửi lệnh điều khiển tới các bộ phận khác để xe vận hành tối ưu.

2. Chức năng chính của ECU

Tùy theo từng loại, ECU có nhiều nhiệm vụ khác nhau, ví dụ:

Một chiếc xe hiện đại có thể có hàng chục ECU khác nhau, được liên kết với nhau qua mạng CAN bus hoặc các hệ thống truyền thông nội bộ khác.

3. Cách thức hoạt động

Một cảm biến sẽ gửi tín hiệu (như tốc độ, nhiệt độ, vị trí bướm ga...) đến ECU.

1. ECU xử lý dữ liệu theo chương trình cài sẵn.
2. Gửi lệnh tới các cơ cấu chấp hành (actuator) như kim phun, cuộn đánh lửa, van điều khiển... Nhờ vậy, xe hoạt động ổn định, tiết kiệm nhiên liệu, giảm khí thải và đảm bảo an toàn.

 4. Dấu hiệu ECU bị lỗi

• Xe khó nổ, chết máy đột ngột.
• Đèn báo Check Engine sáng.
• Phun nhiên liệu sai, động cơ rung giật.
• Không giao tiếp được với máy chẩn đoán (OBD).
• Một số hệ thống (ABS, Airbag, hộp số...) hoạt động bất thường.

🔍 5. Vị trí của ECU

Tùy loại xe và hệ thống:

• ECU động cơ thường nằm trong khoang máy, gần động cơ.
• BCM, Airbag ECU... thường nằm dưới taplo hoặc ghế hành khách.
• TCU thường nằm gần hộp số hoặc trong khoang hành khách.
