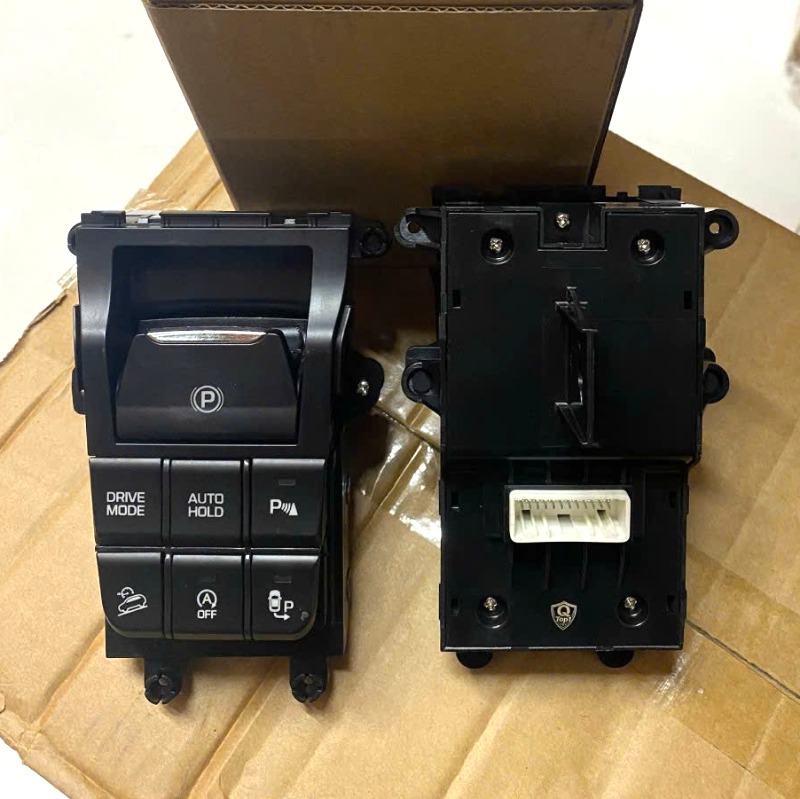

Công tắc phanh tay Hyundai Santafe, Tucson, Kia Sorento, Sportage 93300- F8050, 93310- 2W200, 93310- 2W3154X, 93300-D30004X

Công tắc phanh tay điện tử (EPB switch) là nút điều khiển để người lái kích hoạt hoặc nhả phanh đỗ trên các xe dùng phanh tay điện tử – EPB (Electronic Parking Brake).
Khác với phanh tay cơ, công tắc này không chịu lực, chỉ gửi tín hiệu điện đến mô-đun điều khiển.

 Chức năng chính

• Kéo công tắc → kích hoạt phanh đỗ
• Nhấn/hạ công tắc → nhả phanh đỗ
• Gửi tín hiệu cho:
  • Mô-đun EPB
  • ABS / ESC
  • Hộp số tự động (P, N)
• Hỗ trợ các chức năng:
  • Auto Hold
  • Hill Start Assist
  • Tự động siết phanh khi tắt máy

Nguyên lý hoạt động

1. Người lái tác động công tắc EPB
2. Công tắc gửi tín hiệu điện áp hoặc CAN
3. Mô-đun EPB:
   • Kiểm tra điều kiện an toàn (tốc độ = 0, đạp phanh, cửa đóng…)
   • Điều khiển mô-tơ điện ở cùm phanh sau
4. Phanh được siết hoặc nhả

👉 Công tắc chỉ là tín hiệu điều khiển

Vị trí công tắc

• Cụm bệ trung tâm (giữa 2 ghế)
• Gần cần số
• Một số xe tích hợp chung với nút Auto Hold

Cấu tạo & dây dẫn

• Thường 3–6 dây
• Có thể gồm:
  • Nguồn 5V / 12V
  • Mass
  • Dây tín hiệu (hoặc CAN H / CAN L)
• Bên trong là vi mạch + tiếp điểm điện tử, không phải công tắc cơ đơn giản

⚠️ Dấu hiệu công tắc EPB bị lỗi

• Bấm công tắc không có phản ứng
• Báo lỗi EPB / Parking Brake trên đồng hồ
• Phanh không nhả → xe không chạy
• Auto Hold không hoạt động
• Có mã lỗi liên quan EPB switch / signal

Kiểm tra kỹ thuật

• Dùng máy chẩn đoán:
  • Xem trạng thái EPB switch ON/OFF
• Đo điện áp:
  • Có 5V/12V cấp cho công tắc không
• Kiểm tra giắc:
  • Lỏng, oxy hoá, nước vào
    ⚠️ Không nên đấu tắt công tắc EPB → dễ gây lỗi hệ thống
