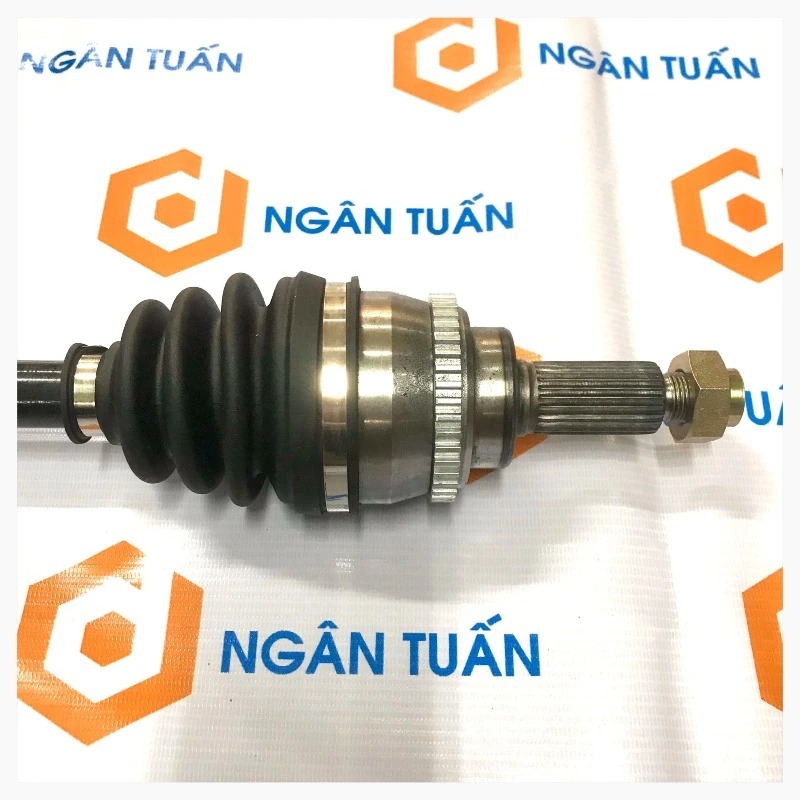

Cây Láp Phải Suzuki Swift 1.5l [2008-2012]

Cây láp/ Trục láp thuộc bộ phận truyền động có cấu tạo là một trục cơ khí truyền mô-men xoắn từ vi sai đến bánh xe (xe FWD/AWD) hoặc từ hộp số đến cầu sau (xe RWD). Đây là bộ phận chịu tải xoắn rất lớn và làm việc liên tục khi xe di chuyển.

I/ Cấu tạo của cây láp (xe dẫn động cầu trước – FWD)

Một cây láp thường gồm 5 phần chính:

1. Trục nối láp (shaft)

• Là thanh thép hợp kim cường lực, chịu xoắn cao.

• Có rãnh then hoa ở hai đầu để kết nói với đầy láp ngoài và đầu láp trong (CV Joint).

• Có thể đặc hoặc rỗng (giảm trọng lượng, tăng độ bền xoắn).

2. Đầu láp trong (Inner CV Joint)

• Nối với vi sai/ hộp số

• Cho phép thay đổi chiều dài nhẹ khi hệ thống treo lên/xuống.

• Giảm rung động khi xe tăng tốc.

3. Đầu láp ngoài (Outer CV Joint)

• Nối với moay-ơ bánh xe.

• Cho phép bánh xe vừa quay vừa đánh lái.

• Đây là vị trí dễ hỏng nhất.

4. Bi thép và lồng bi

• Nằm trong đầu láp.

• Truyền lực đều ở nhiều góc quay khác nhau.

5. Cao su chụp bụi (boot)

• Bao kín quanh đầu láp.

• Giữ mỡ bôi trơn bên trong.

• Nếu cao su rách sẽ khiến mỡ lọt ra ngoài, đất, cát, bụi bẩn lọt vào khiến đầu láp bị hư hỏng.

II/ Cây láp hoạt động như thế nào?

Khi tài xế đạp ga: Động cơ truyền lực tới hộp số → Vi sai → Cây láp → Bánh xe quay

• Khi xe đi thẳng: trục quay ổn định.

• Khi đánh lái: khớp đồng tốc ngoài thay đổi góc truyền lực.

• Khi đi qua ổ gà: khớp trong trượt nhẹ để bù hành trình giảm xóc.

III/  So sánh theo hệ dẫn động

🚗 Xe cầu trước (FWD)

• Có 2 cây láp trước (trái & phải), đôi khi còn có cả láp trung gian

• Có đầu láp ở cả hai đầu.

🚙 Xe cầu sau (RWD)

• Có trục các-đăng dài từ hộp số đến cầu sau.

• Ít dùng đầu láp kiểu bi như xe FWD mà dùng trục láp cứng

🚜 Xe 2 cầu (AWD/4WD)

• Có cả trục Các-đăng truyền dọc và cây láp hai bên cầu trước và cầu sau

• Hệ thống truyền động cấu tạo phức tạp hơn.

VI/ Nguyên nhân gây hỏng cây láp

• Rách chụp cao su → thiếu mỡ bôi trơn

• Xe chạy lâu mà không được bảo dưỡng.

• Đi địa hình xấu thường xuyên.

• Vào cua gắt + tăng tốc mạnh.

• Tai nạn do va chạm mạnh.

V/ Dấu hiệu hỏng chi tiết theo mức độ

🔹 Mức nhẹ

• Có tiếng “lạch cạch” nhỏ khi đánh lái hết cỡ.
• Mỡ bắn quanh vành trong.

🔹 Mức trung bình

• Rung xe khi tăng tốc.
• Giật nhẹ khi vào số D/R (xe số tự động).

🔹 Mức nặng

• Kêu to liên tục.
• Xe không truyền lực → có thể mất truyền động 1 bánh.

VI/ Nếu không sửa chữa kịp thời sẽ gây ra hậu quả gì?

• Hỏng hoặc mòn moay-ơ.
• Gãy trục láp.
• Kẹt bánh xe (nguy hiểm khi chạy tốc độ cao).

Tất cả các sản phẩm đầu láp - cây láp do Phụ Tùng Ngân Tuấn cung cấp được bảo hành 6 tháng hoặc 15.000km tùy theo điều kiện nào đến trước.
