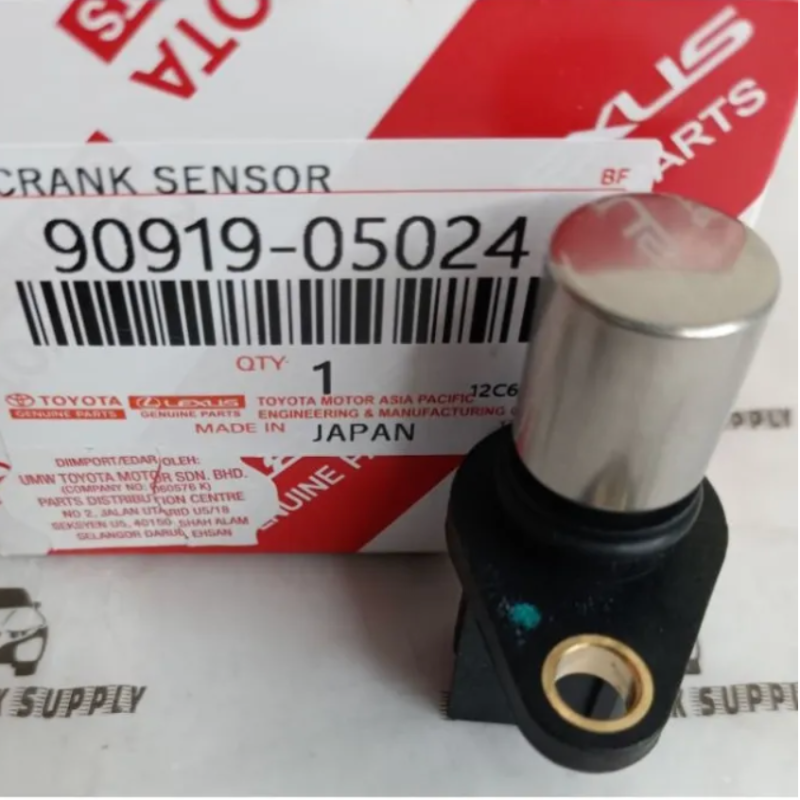

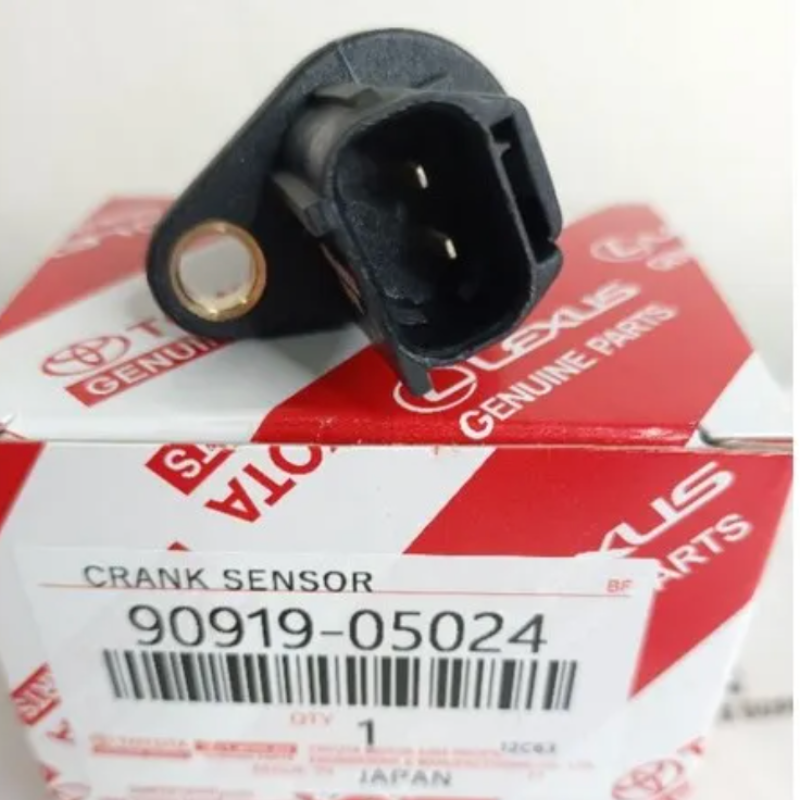

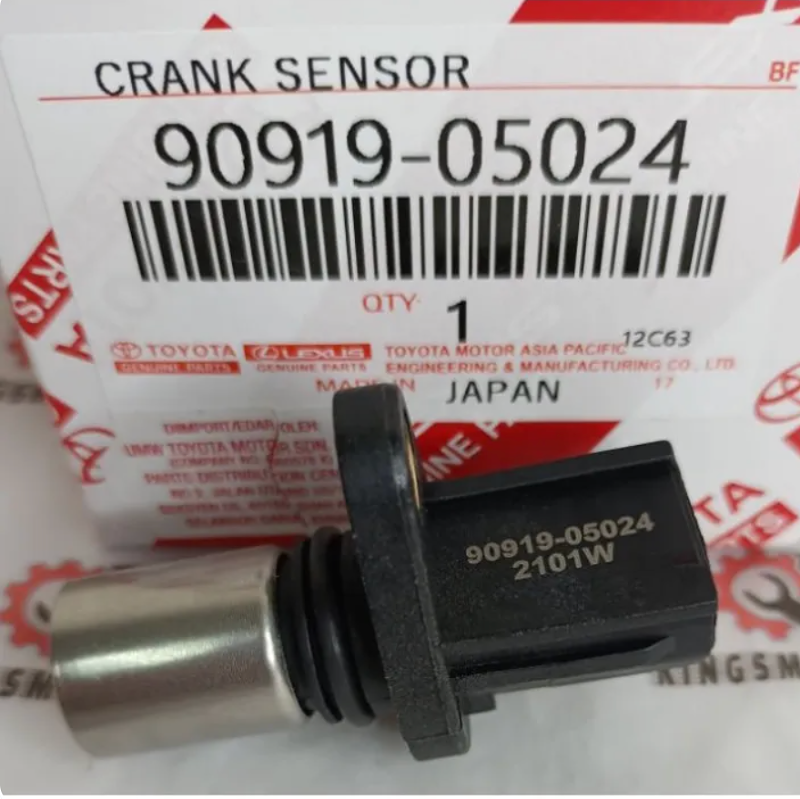

Cảm biến vị trí trục cam Toyota Innova, Fortuner, Prado 2003- 2022 |

Cảm biến trục cam là một cảm biến quan trọng, dùng để xác định vị trí và tốc độ quay của trục cam. Tín hiệu này được gửi về hộp điều khiển động cơ (ECU) để điều khiển chính xác phun nhiên liệu và đánh lửa.

Chức năng chính của cảm biến trục cam

• Xác định vị trí trục cam giúp ECU biết xy-lanh nào đang ở kỳ nén.
• Đồng bộ với cảm biến trục khuỷu. Hai cảm biến này phối hợp để xác định thời điểm đánh lửa và phun nhiên liệu theo thứ tự.
• Điều khiển hệ thống VVT (biến thiên thời điểm phối khí). Trên các xe có VVT/VANOS/VTEC, tín hiệu từ cảm biến trục cam cực kỳ quan trọng.

Vị trí của cảm biến trục cam

• Đầu trục cam (nắp cò),
• Hoặc gần bánh răng trục cam.

Xe DOHC có thể có 2 cảm biến (cho cam nạp và cam xả).

Dấu hiệu cảm biến trục cam hư

• Máy khó nổ, nổ lâu
• Xe giật, hụt ga
• Mất công suất
• Check Engine sáng (mã lỗi P0340, P0341…)
• Động cơ có thể không nổ nếu cảm biến chết hoàn toàn

Nguyên nhân hư hỏng

• Dây dẫn, giắc cắm oxy hóa
• Cảm biến bám dầu, bụi kim loại
• Rung động hoặc nhiệt độ cao
• Hư bánh răng kích từ trên trục cam

Phân loại cảm biến trục cam

1. Hall Effect (phổ biến)
   Dùng nam châm + IC Hall → tín hiệu vuông.
2. Inductive / Magnetic (cảm ứng từ)
   Không cần cấp điện, tạo tín hiệu sin.
